MASERATI GRAN TURISMO

title

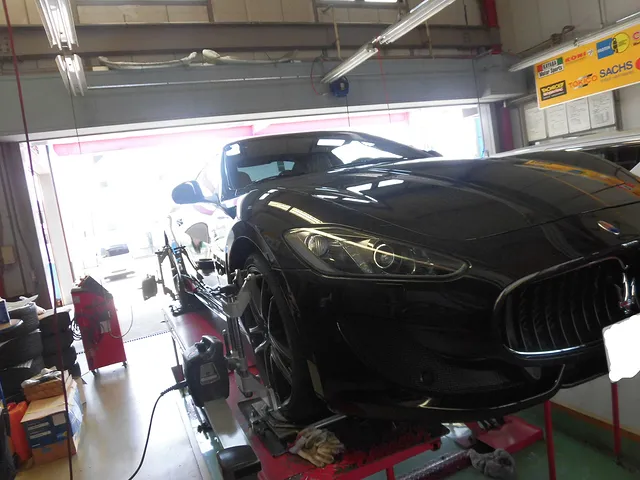

マセラティ グラントゥーリズモ アライメント調整

マセラティ グランツーリスモ ごめんなさい。読み方がイマイチわかりません。グラントゥーリズモ??!

 マセラティ グランツーリスモ ごめんなさい。読み方がイマイチわかりません。グラントゥーリズモ??!

カッコイイですね。 見た目はギブリと違いがよくわかりません。すいません。
アライメント調整は違いますよ。よく見て比べてください。

フロントトゥ調整

 フロントトゥ調整

ハンドルセンターとトータルトゥを調整します。

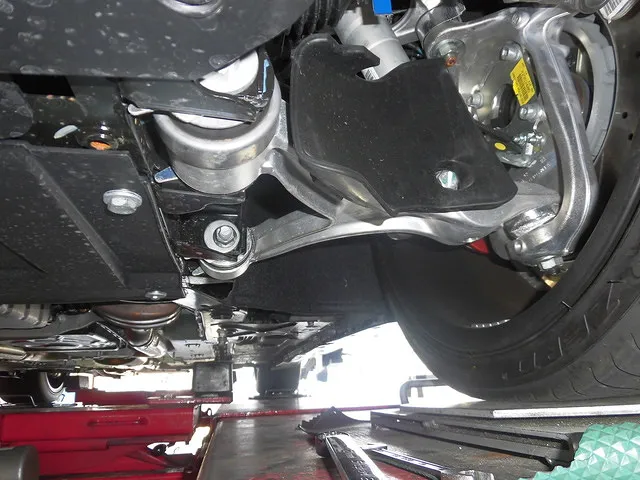

フロントキャンバ角とキャスター角調整(SAI角含む)

 フロントキャンバ角とキャスター角調整(SAI角含む)

注意事項
カムの位置を動かして調整します。片側を動かしてもキャンバ角とキャスタ角の両方が動きますので、計算をしながら慎重に調整します。
勿論トゥも動いてきますよ。

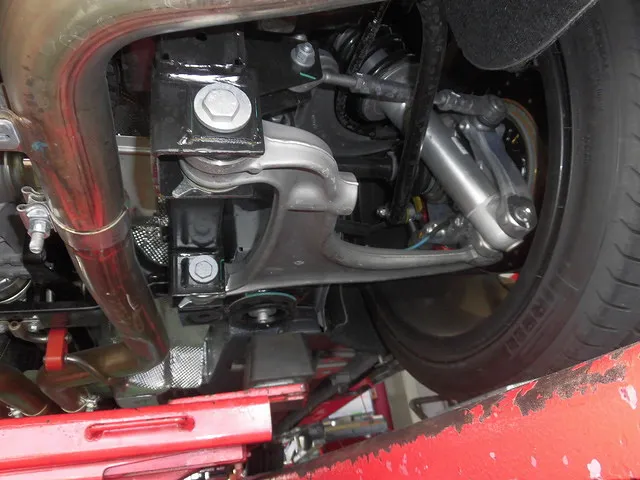

リヤのトゥ、リヤのキャンバ角調整

 リヤのトゥ、リヤのキャンバ角調整

リヤのロアーアームにカムが二つ付いていますので、キャンバ角調整とセットバック調整出来ます。
注意事項
知らずに触ると大変なことになりますよ。
同じだけ動かせばキャンバ角だけ動かせます。

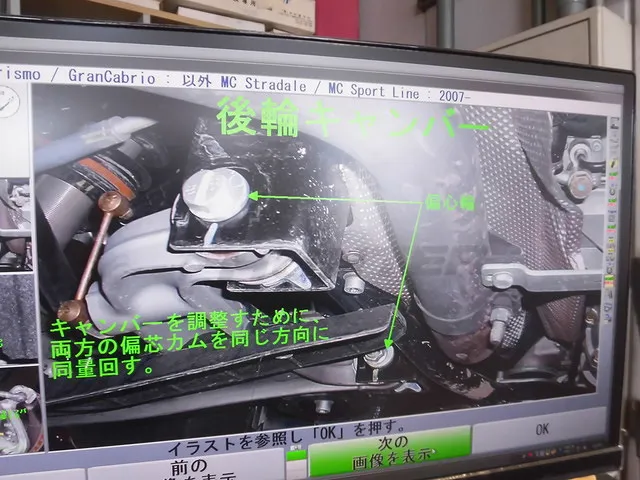

注意事項: 同じ方向に同量回す。

 注意事項: 同じ方向に同量回す。

なんて簡単に書いてありますがほぼ無理ですね。アライメントテスターを付けた状態で、セットバックも確認しながらキャンバ角調整をしましょう。

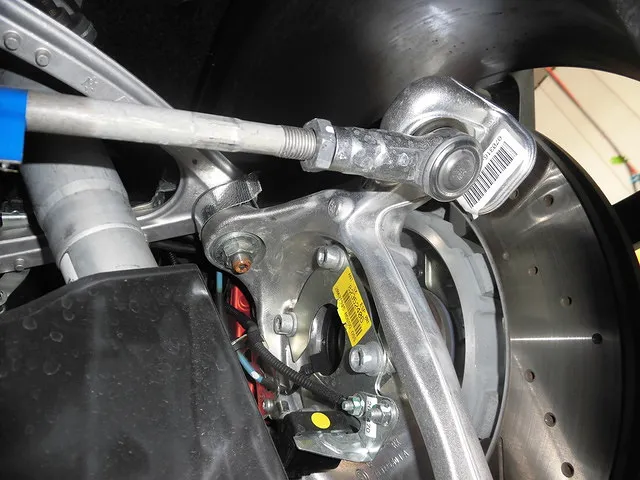

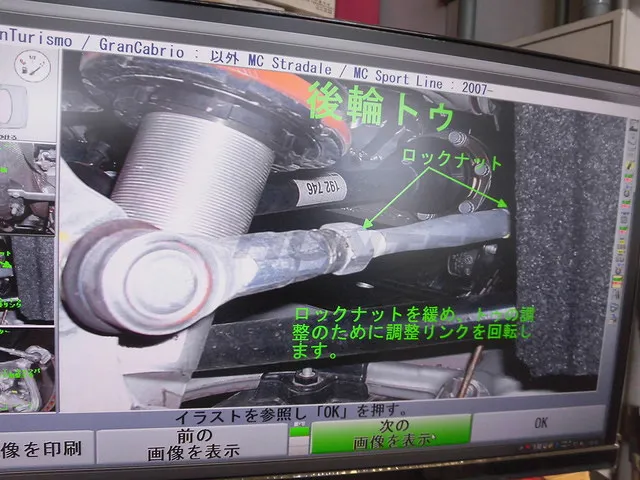

リヤのトゥ調整

 リヤのトゥ調整

これは見ればすぐわかりますね。タイロッドタイプは本当に助かります。

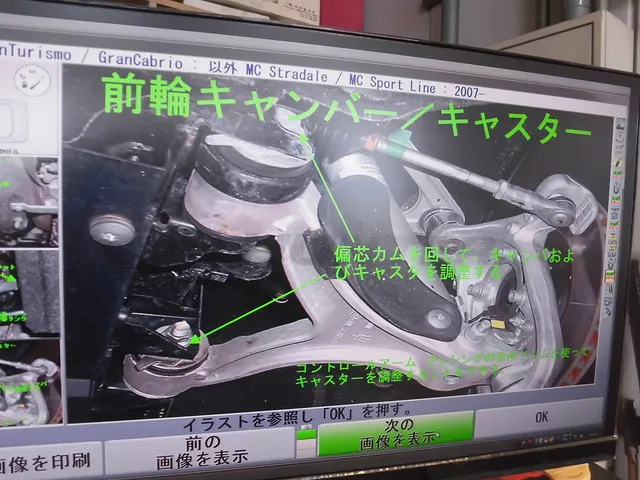

キャンバー角キャスター角調整

 キャンバー角キャスター角調整

ロアーアームに取り付けてあるシムが気になりますねぇ??!!
ここでもキャスター角を調整できるのですが??!!なぜ?!!カムがいるのに??!
開発の人どなたか教えてください。

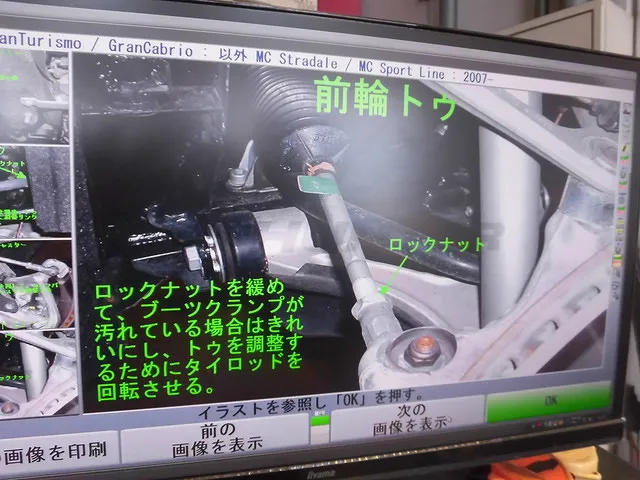

フロントトゥ調整

 フロントトゥ調整

タイロッド調整バンザーイ
