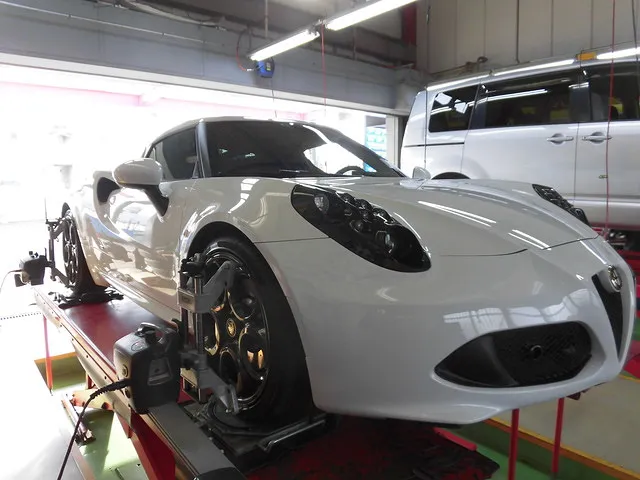

ALFA ROMEO 4C

title

アルファロメオ 4C アライメント調整

アライメント調整アルファロメオ 4C  フロント ダブルウィッシュボーン リヤ ストラット

 アライメント調整
アルファロメオ 4C  フロント ダブルウィッシュボーン リヤ ストラット

最近アルファロメオよく走っていますね。個人的に4Cは初めて見ました。

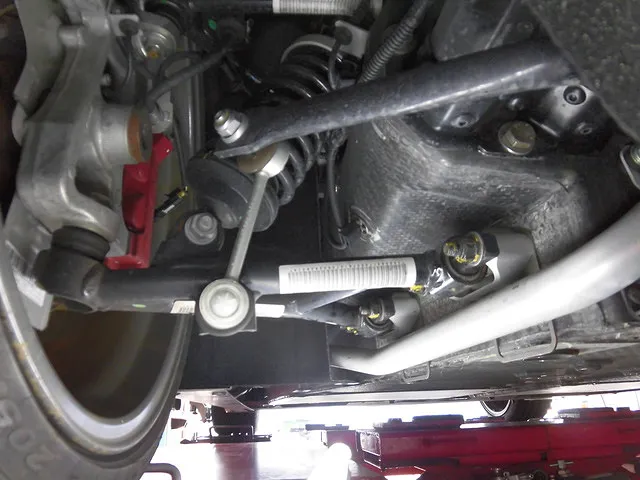

フロントキャンバ角調整(SAI角含む)

 フロントキャンバ角調整(SAI角含む)

専用シムを抜き差ししてキャンバ角(SAI角含む)を調整します。
(スポーツカーらしいロワーアームですね。)

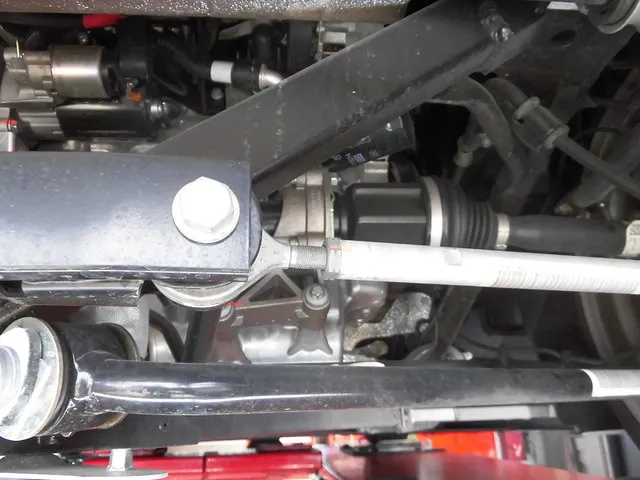

フロント トゥ調整

 フロント トゥ調整

写真の上の方に写っているタイロッドを動かす事によりトータルトゥとハンドルセンターを調整します。

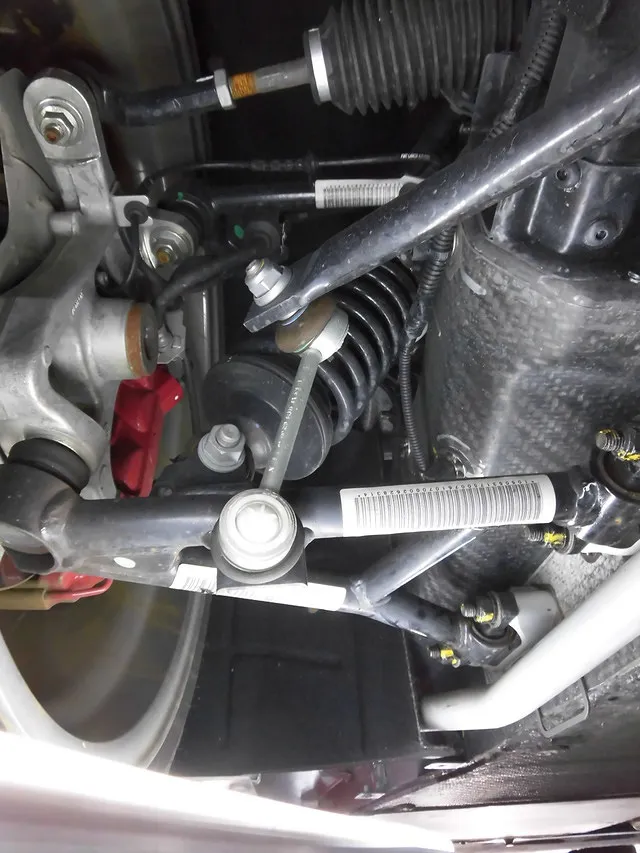

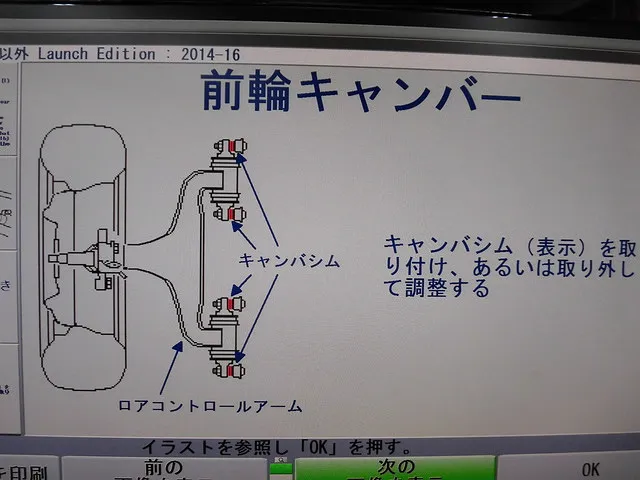

参考:フロントキャンバ角(SAI角含む)

 参考:フロントキャンバ角(SAI角含む)

こちらの写真の方がわかりやすいかもしれません。

キャスター角も左右差を揃えるぐらいなら出来ると思います。

リヤ トゥ調整(スラスト角含む)

 リヤ トゥ調整(スラスト角含む)

リヤ トータルトゥとスラスト角を調整します。

リヤ キャンバ角調整

 リヤ キャンバ角調整

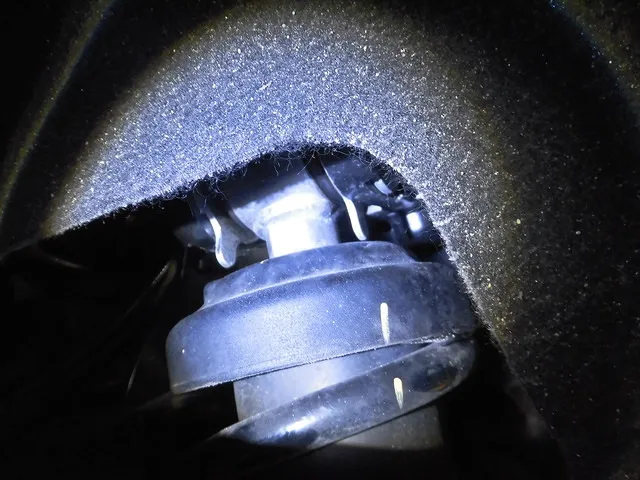

写真が見えにくくて申し訳ございません。
ストラットアッパーにカムが付いているのでカムを動かすことによりキャンバ角を調整します。

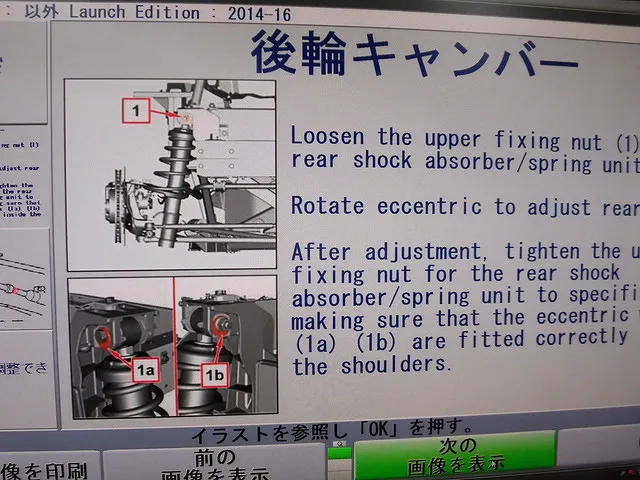

参考: 後輪キャンバー角調整

 参考: 後輪キャンバー角調整

隙間がないので調整は結構大変です。

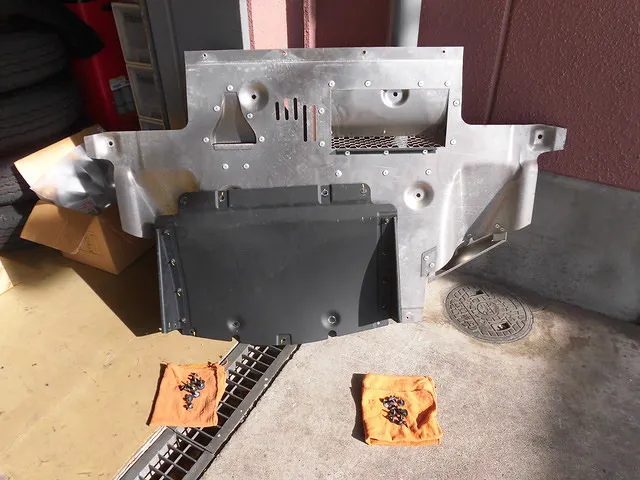

注意) アンダーカバー取り外し

 注意) アンダーカバー取り外し

アンダーカバーを取り外さないと調整が出来ません。
これを外すのに結構時間がかかってしまいます。
